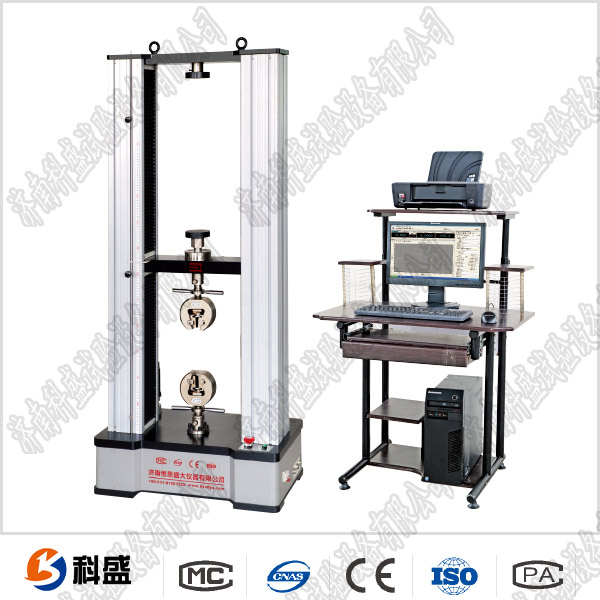

微機控制絕緣子芯棒熱態彎曲試驗機

微機控制絕緣子芯棒熱態彎曲試驗機的基本功能：彎曲（抗彎）性能、彎曲強度、彎曲彈性模量、表觀水平剪切、剪切強度、拉伸性能，拉伸強度與變形率，拉斷力，抗撕裂性能等完成不同的試驗，根據客戶的需求不同，可以安裝不同的夾具，夾具等符合多個國家的標準。

微機控制絕緣子芯棒熱態彎曲試驗機產品采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由兩根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。具有調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。

微機控制絕緣子芯棒熱態彎曲試驗機技術參數_UTM4204微機控制絕緣子芯棒熱態抗彎（彎曲）試驗機

1試驗力20kN

2試驗機級別0.5級

3負荷測量范圍0.2%～100%FS（0.5級）

4示值相對誤差±0.2%（0.5級）

5試驗力分辨率1/±500000FS（全程分辨率不變）

6變形測量范圍0.2%～100%

7力控速率調節范圍0.005%～5%FS/S

8力控速率控制精度速率<0.05%FS時，為±1%設定值以內； 速率≥0.05%FS時，為±0.5%設定值以內；

9變形速率調節范圍0.005～5%FS/s；

10變形速率控制精度速率＜0.05%FS/s時，為設定值的±1%以內； 速率≥0.05%FS/s時，為設定值的±0.5%以內；

11位移速率調節范圍0.001～500mm/min；（可定制高速系統0.001～2000mm/min）

12位移速率控制精度為設定值的±0.2%以內；

13恒力、恒變形、恒位移控制范圍0.5%～100%FS

14恒力、恒變形、恒位移控制精度設定值≥10%FS時，為設定值的±0.5%以內 設定值＜10%FS時，為設定值的±1%以內

15有效試驗跨度450mm

16橫梁移動行程1200mm

17電源電壓～220V±10% 50Hz（須可靠接地）

18機器功率700W

19載荷機架尺寸(LWH)1080x550x1950mm

20機器重量≈550kg

微機控制絕緣子芯棒熱態彎曲試驗機應用行業：

計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

微機控制絕緣子芯棒熱態彎曲試驗機調速系統與伺服電機 ：

采用調速精度高、性能穩定的日本松下電氣公司MINAS交流伺服系統和交流伺服電機作為驅動系統。

調速范圍：0.001―500mm/min。

調速比：1：10000。

速度精度：優于±1%

微機控制絕緣子芯棒熱態彎曲試驗機試驗力與試樣變形測量

試驗力測量范圍0.4%―100%Fｓ，測力分辨率為滿量程范圍的500000碼，示值精度為±0.5%，具有試驗過程力值實時顯示、峰值保留等功能。隨機配備標距50mm，變形量10mm引伸計一只，變形精度優于±1%Fｓ，測量系統分辯力為0.001%。

微機控制絕緣子芯棒熱態彎曲試驗機位移測量系統

位移測量分辨率為0.0001mm。

橫梁移動小于等于5mm，位移誤差不大于0.005mm。

橫梁移動大于5mm，位移示值相對誤差為±0.5%以內。

微機控制絕緣子芯棒熱態彎曲試驗機控制與顯示系統

PC機+控制與數據處理軟件+STC8800控制器和打印機構成試驗機控制與數據處理、打印系統。

微機控制絕緣子芯棒熱態彎曲試驗機工作條件

1 室溫10―35℃。

2 相對濕度≤80%。

3 周圍無振動，無腐蝕性介質，無強磁場干擾。

4 電源電壓波動不超過額定電壓的10%。

5 在穩固的基礎上水平安裝，水平度為0.2/1000。
