全自動數顯高強螺栓試驗機

全自動數顯高強螺栓試驗機產品簡介：

1、GN-S系列高強螺栓測試儀，也叫數顯式螺栓拉扭試驗機、高強螺栓軸力扭矩（扭力）測試儀，是研制開發的專用于檢測大六角螺栓、扭剪型螺栓、高強結構螺栓副的扭矩、扭矩、預拉力、軸力、扭矩系數等參數的拉扭類試驗機，由加載系統、傳動系統、螺栓夾具部分、FTS數字式數據采集處理系統、液晶顯示器等組成；液晶屏顯示內容：編號、日期、規格、標準預拉力、平均拉力、平均扭矩、扭矩系數、標準偏差；提示功能：預拉力、扭矩進入上下限具有紅綠燈顯示及報警提示功能。

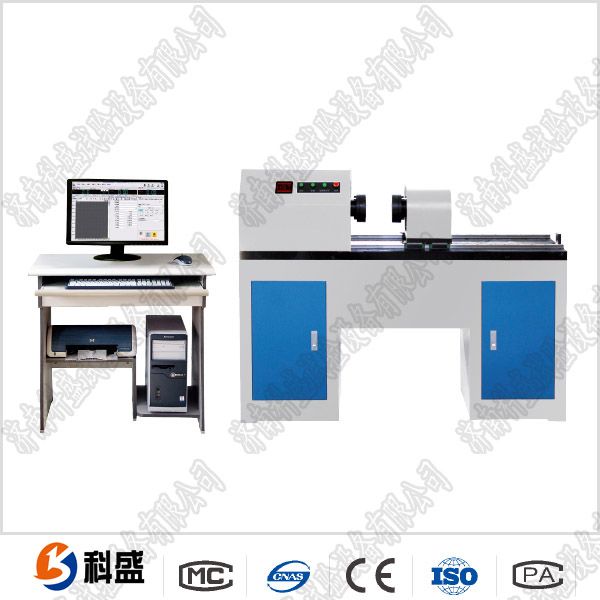

2、該機采用臥式結構，液晶顯示，全數字式數據采集控制系統，電機減速機傳動，雙向扭轉傳感器和軸向傳感器檢測扭矩和軸向力，具有加載均勻、性能穩定、質量可靠、無沖擊、數據采集控制準確的特點，廣泛用于螺栓螺母生產使用企業、航空航天、風電、光伏、鐵塔、鋼結構、汽車交通、工程機械、大專院校、科研院所、質量監督等行業。

全自動數顯高強螺栓試驗機依據標準：

1、JB/T9370―2007《扭轉試驗機技術條件》

2、GB50205-2001《鋼結構工程施工質量驗收規范》

3、GB/T1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》

4、GB/T3632-2008《鋼結構用扭剪型高強度螺栓連接副》

5、用戶也可以提供相關的技術標準，如ISO、ASTM、EN、DIN、JIS，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

產品功能：

主機：采用臥式結構，鋼板工作臺，以保證整機的剛性。電機、減速機、聯軸器、扭轉傳感器、軸力拉伸裝置等在一個中軸線上，夾具采用優質合金結構鋼，保證其使用壽命，試樣的安裝、拆卸方便、快捷。驅動系統：由電機減速機驅動，速度調節范圍寬，加載均勻、穩定。傳動系統：采用擺線針輪減速器、聯軸器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意調節。測量顯示系統：該機采用高精度扭矩傳感器采集螺栓的扭矩，高精度軸力傳感器檢測螺栓的軸向力，液晶屏顯示試樣的扭矩、軸向力以及扭矩系數K等。數據存儲：數據可以保存，并能隨時讀出和打印。

全自動數顯高強螺栓試驗機產品參數：

1、扭矩：2000N.m；

2、測量范圍：40-2000N.m；

3、試驗扭矩示值相對誤差：±1%

4、扭矩重復性誤差：1%

5、扭矩分辨力：1N.m；

6、軸力測量范圍：10-500kN

7、軸力示值相對誤差：優于示值的±1%

8、軸力重復性誤差：1%

9、軸力分辨力：0.5kN

10、螺栓規格：M16、M20、M22、M24、M27、M30
