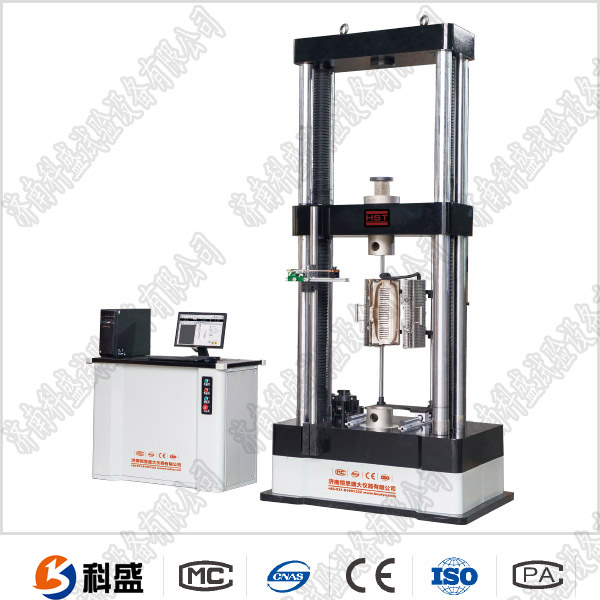

UTM5504GL微機控制高低溫拉力試驗機

產品性能特點

本試驗機適用標準：國標、ASTM、等國內外試驗標準。本機外形美觀、操作方便、性能穩定可靠。

本公司生產的微機控制電子萬能試驗機結合國外控制技術、精美的外觀設計、高效率的傳動系統構成高性能主機，控制系統采用世界流行的高速PCI2.2標準并行總線設計，采用美國BB公司放大器，AD公司的高速模數轉換器及CPLD構成數據采集系統高精度負荷傳感器構成測量系統。軟件采用世界比較流行的C.NET高級語言編寫升級簡單快捷。

試驗機專業軟件可實現自動求取彈性模量(E)、規定非比例延伸強度（Rp0.2/Rp1.0）、屈服強度(Fe)、抗拉強度(Rm)等數據和指標，計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。

試驗機與高低溫環境試驗裝置、大變形引伸計配合使用，可全面滿足各種材料的高低溫強度試驗要求；廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

試驗機主要技術參數：

1  試驗力

試驗力（kN）：50kN

試驗機測量精度：1級（標準版）/0.5級（專業版）

有效測力范圍： 2%-100%FS/（0.5級精度為0.4%-100%）

分   辨   力： 1/300000

示值相對誤差：±1%/（0.5級精度為±0.5％）

2  試驗速度

速度調節范圍：0.005～500mm/min（無級調速）/ （可根據客戶要求選擇）

準確度：優于示值的±1％

力控速率控制范圍：0.005—5%FN

力控速率控制精度:速率<0.05FN/s時，為±2%設定值以內；

                 速率≥0.05FN/s時，為±1%/（0.5級精度為±0.5％）設定值內

變形速率控制范圍:0.005—5%FN；

變形速率控制精度:速率<0.05FN/s時，為±2%設定值以內；

                 速率≥0.05FN/s時，為±0.5%設定值內

3  位移（移動橫梁）

  測量范圍：0～999mm

  分辨率：0.001mm

  測量精度：優于示值的±1%

4  變形

  大變形測量范圍：10-800mm(或根據用戶需要)

  小變形測量范圍：標距：50mm,變形量：15mm(或根據用戶需要)

  有效測量范圍：2%～100%FS

  分辨力：0.01mm

  示值相對誤差：±1%

5 試驗空間

  有效拉伸空間：700mm(或根據用戶需要)

  有效壓縮空間：700mm(或根據用戶需要)

  有效試驗寬度：400mm(或根據用戶需要)

6 工作環境 室溫10～35℃，濕度20%～80%

高溫拉力試驗箱技術資料：

高溫拉力試驗箱按GB10592等標準的有關技術參數設計制作，用于電子產品的高溫試驗、溫度循環應力篩選試驗。通過試驗考察電子產品在各種環境條件下的工作性能和技術狀態。高溫試驗箱由溫濕度試驗箱、加熱系統、電氣控制系統、通訊接口等部分組成。設備具有超壓、超溫、斷水的報警保護。

1.試樣限制

本試驗設備禁止：

易燃、爆炸、易揮發性物質試樣的試驗及儲存

腐蝕性物質試樣的試驗及儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗及儲存

2.測試環境條件

環境溫度為5～35℃、相對濕度≤85%RH

3.容積和尺寸

內箱尺寸：280×250×500㎜

4.性能

4.1.溫度范圍：室溫～+450℃

4.2.溫度波動度：≤±0.5℃

4.3.溫度均勻度：≤±2℃

4.4.溫度偏差：≤±2℃

4.5.滿足試驗標準

GB11158高溫試驗箱技術條件

GB/2423.2-2001    高溫試驗箱試驗方法

GB/2423.22-2001   溫度變化試驗方法

GJB150.3           高溫試驗
