WAL系列鋼絲繩臥式拉伸試驗機

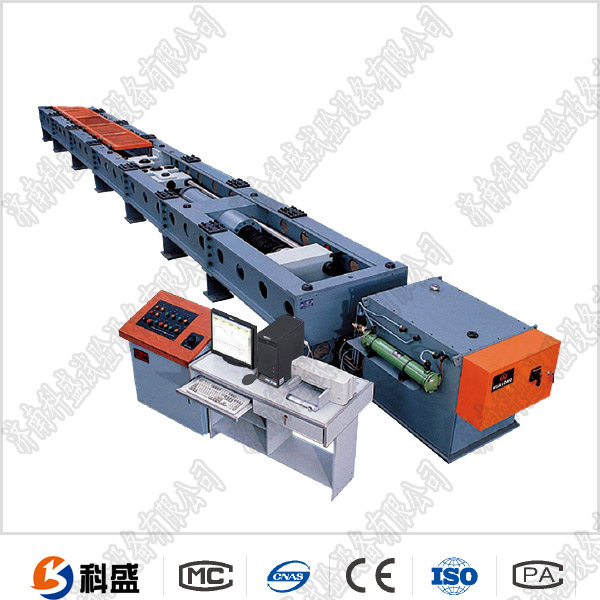

WAL系列鋼絲繩臥式拉伸試驗機主機介紹：

主機為油缸下置式結構，采用進口泵、閥、等元器件，性能穩定，精度高。其樣品長度22米，用戶應土建5X5X4米基坑，并可建10米X10米X5米工作室，玻璃結構層(用戶自建)，外設4根斜拉肋，實現抗風穩定作用，頂部設有避雷系統。該拉力機還設有25米樣品提升機構、自動裝夾機構、人工裝調維修用電動升降梯。

WAL系列鋼絲繩臥式拉伸試驗機功能特點：

鋼絲繩臥式拉伸試驗機可對長達20米以上的鋼絲、鋼絲繩做拉伸試驗，為了增加拉伸空間滿足大試樣、全尺寸試樣的實驗，所以多采用的是臥式結構。臥式鋼絲繩拉伸試驗機的空間是其他結構試驗機不能比較的，被廣泛的應用于金屬材料、鋼索、鏈條等建筑、軍工、船舷等領域。　鋼絲繩拉伸試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可 有級調整拉伸空間，計算機屏幕控制并顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。

WAL系列鋼絲繩臥式拉伸試驗機試驗標準：

1、GB/T 16491—2008《電子萬能試驗機標準》；2、GB/T2611-92《試驗機通用技術要求》；

3、JJG475-2008《電子式萬能試驗機檢定規程》；4、GB/T 228 -2002《金屬材料室溫拉伸試驗方法》；

5、GBT 7314-2005《金屬材料室溫壓縮試驗方法》；6、YB/T 5349-2006《金屬彎曲力學性能試驗方法》；

7、GB/T232-2010《金屬材料彎曲試驗方法》。

WAL系列鋼絲繩臥式拉伸試驗機技術參數：

1、結構形式：臥式；2、試驗力：2000kN；（根據技術需求可以定制）；3、試驗力范圍：2%—100%；

4、試驗力度：優于示值的±1%；5、活塞行程：1500mm；6、位移測量范圍：0-1500mm；

7、位移分辨力：優于0.05mm；8、活塞移動速度：拉伸進程0-90mm/min；

9、拉伸試驗空間：12000mm；10、夾持間距：500mm；

11、空間調整方式與范圍 ：插銷固定，分4組；共20個定位孔，（每組4孔間距500mm分級調整位置）；

12、主機外形尺寸(長x寬x高)：19900x1900x1455mm；

13、主機質量：約21000kg；14、電液功率：10kW。
