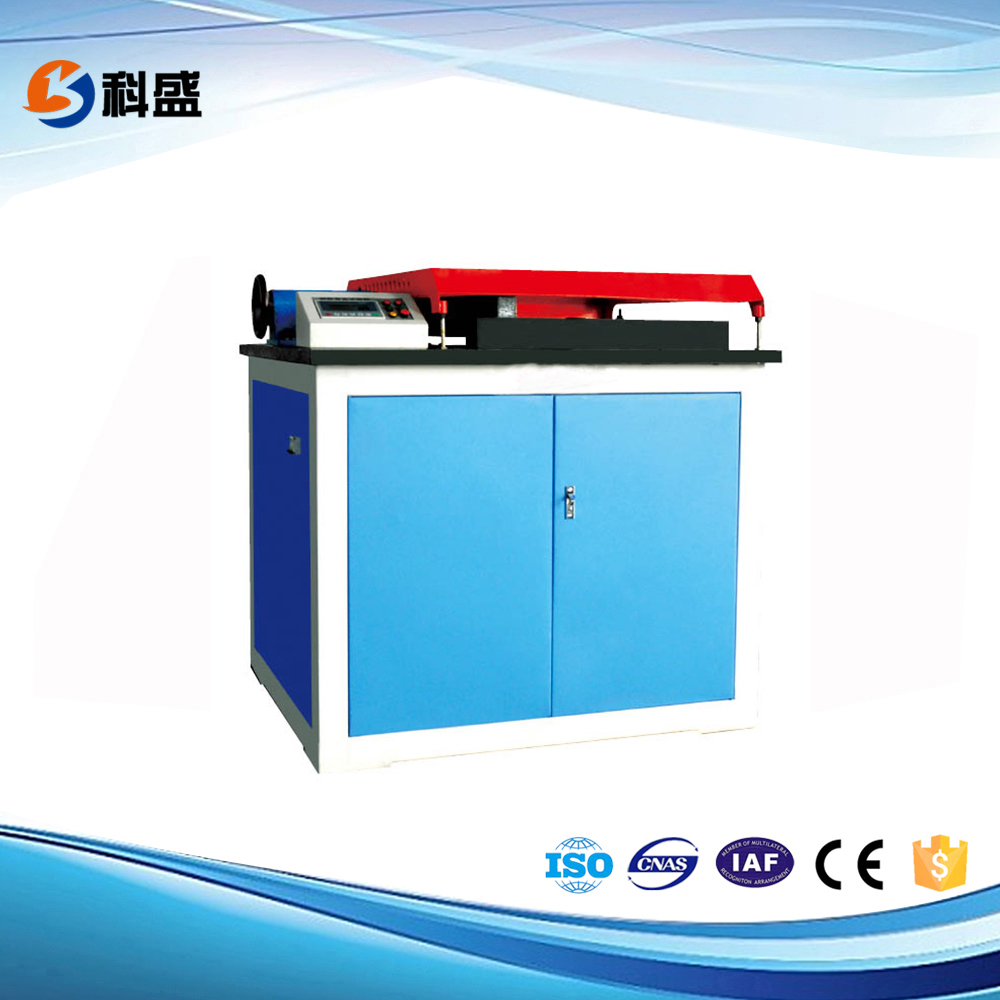

GG-50/65鋼管彎曲試驗機

一、主要用途



GG-50/65鋼管彎曲試驗機是對鋼管進行冷彎試驗的一種工藝設備。其主要技術參數符合GB/T244-2008《金屬管彎曲試驗方法》、GB/T3091-2008《低壓流體輸送用焊接鋼管》彎曲試驗的規定和要求，此設備為鋼廠和建筑單位檢驗鋼管的彎曲性能的理想試驗設備，可廣泛用于鋼鐵冶金、鋼架結構、預制構件、建工建材、鋼管生產等企業以及質量監督所、工程質檢站、科研院所、大專院校等單位，是檢驗各類鋼管冷彎性能不可缺少的冷彎試驗設備。

GG-50/65鋼管彎曲試驗機由機架、工作臺、工作盤、減速機、壓緊裝置、電氣控制箱、安全防護和彎曲附件等構成，具有結構緊湊、操作簡單、承載能力大、運行平穩、噪音低，且彎曲角度顯示直觀、安全可靠、維修方便等特點。為了保證操作人員和設備的安全，試驗機還配備了可靠的限位機構，當電氣控制部分發生失控或操作時可及時是設備停止運轉。
二、技術參數



型號規格	GG-50	GG-65
試驗直徑	Ф50mm	Ф65mm
彎曲角度	0°～120內任意設定
工作盤轉速	≤20°/s
軸心距離	165mm	165mm
工作盤直徑	Ф760mm	Ф860mm
鋼筋彎曲附件	Ф20、Ф40或選配	Ф30、Ф50或選配
電動機功率	1.5kw	2.2kw
機器外形	1200*900*1188mm	1700*1170*1150mm
機器重量	1500kg	2500kg
